반도체전장

전장 설계 및 패널설계를 바탕으로 하며, 반도체 장비의 전원부, 전력변환부, 전기제어부에 전원공급을 목적으로 업무를 수행한다.

제품사진Product

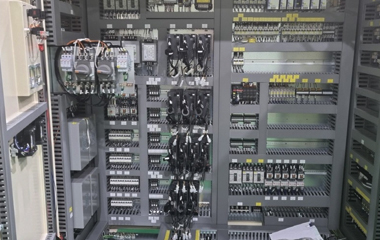

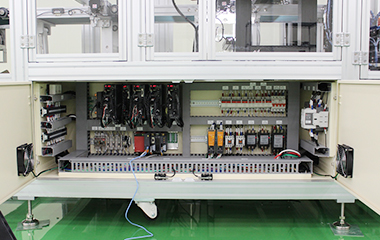

자동제어반

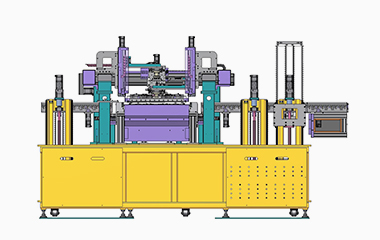

BURR INSPECTION

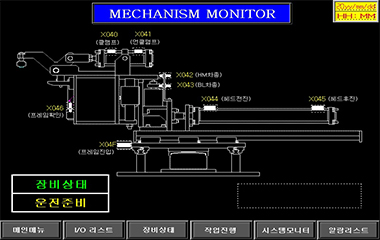

TOUCH 작화

AIS 검사기

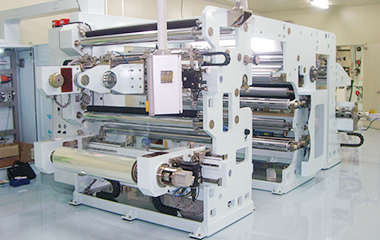

Roll to Roll 설비

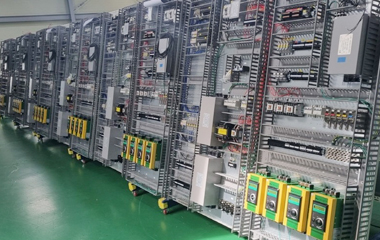

자동제어반

제조공정Process

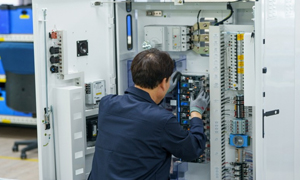

Step 01

전장 기구물 조립(내부)

설비의 제작사양을 기준으로 Parts / Cable을 포설하기 위한 전/후의 작업 형태를 말하며 기구를 問 형합성 및 조립성을 중요시 하는 공정

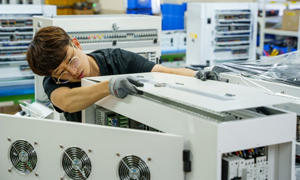

Step 02

전장 기구물 조립(외부)

설비의 제작사양을 기준으로 Parts / Cable을 포설하기 위한 전/후의 작업 형태를 말하며 기구를 問 형합성 및 조립성을 중요시 하는 공정

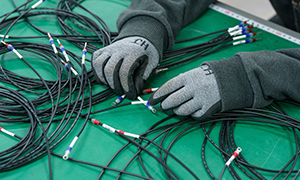

Step 03

Harness 작업

전장제어반을 Local 작업을 하기 위한 Harness Cable의 단품을 제작하는 공정

Step 04

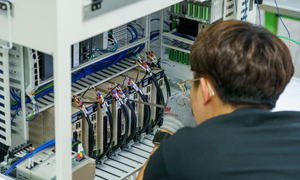

전장작업

Circuit Diagram을 기준으로 Parts 및 Cable을 배선하는 공정

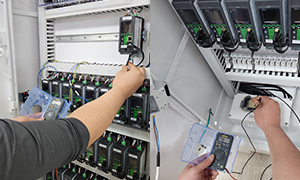

Step 05

I/O Check 및 품질검사

Parts 의 입.출력 신호, Line 배선, 동작상태 등의 성능을 점검하는 공정

Step 06

입전 전/후 검사

AC, DC 전압 인가 후 차단기 On/Off 상태 및 강제 Trip, 각종 Parts Setting 값, W전압 측정치 등을 검사하는 공정
